网站首页产品展示PZ43 刀型明杆单闸板梅花型闸阀PZ43H-16P/R 手动法兰明杆平行式单闸板硬密封不锈钢(304、316)刀型闸阀

PZ43H-16P/R 手动法兰明杆平行式单闸板硬密封不锈钢(304、316)刀型闸阀

产品概述
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm.明杆DN50-900mm).全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能.同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。
2、阀体、填料函均为精密铸造,其中阀体采用凸缘式整体铸造,不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13.密封圈采用硬密封或PTFE增强聚四氟乙烯材质.耐腐蚀、耐磨损、不沾渣。

sales@xianfengvalve.com 在线咨询

产品图:

  • PZ43H-16P/R 手动法兰明杆平行式单闸板硬密封不锈钢(304、316)刀型闸阀

可选配件:

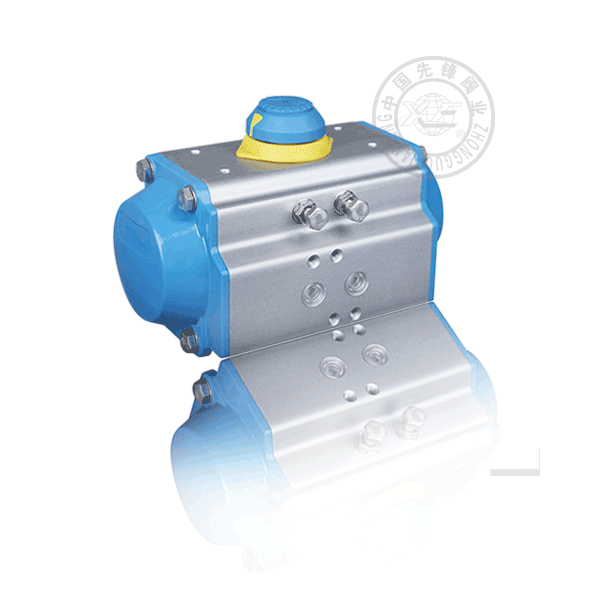

  • 气动执行器

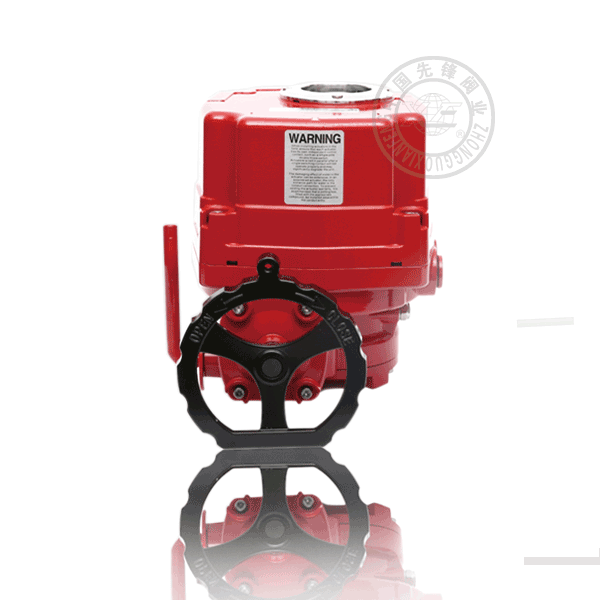

  • 智能型电动执行器

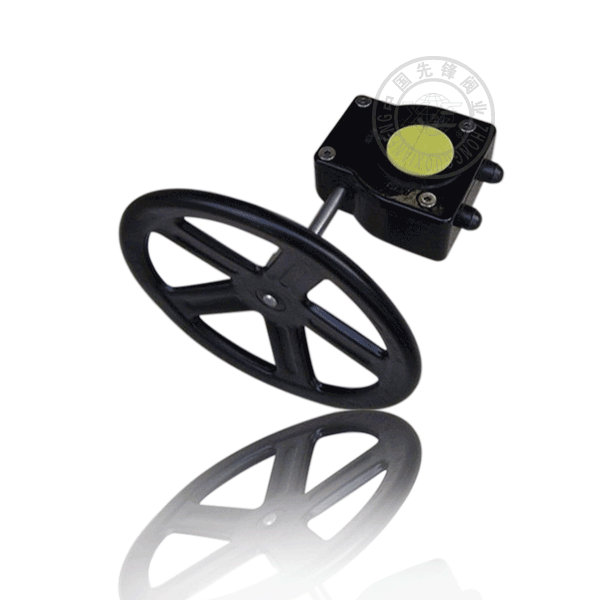

  • 涡轮头
  • 产品描述
  • 产品尺寸
  • 订购流程
  • 产品视频

产品概述

1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式I暗杆DN100-1600mm.明杆DN50-900mm).全圆形的直流通遵设计不存渣、不卡阻。刀板底端另工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能.同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙爝刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、糟磨抛光处理可获褥优良密封效果。

2、阀体、填料函均为精密铸造,其中阀体采用凸缘式整体铸造,不锈钢、硬质合金材质可根据用户需要选用304、316、316L、2520、WCB、2Cr13.密封圈采用硬密封或PTFE增强聚四氟乙烯材质.耐腐蚀、耐麻损、不沾渣。

3、阀板有多个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不姓偏移。

4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、伞齿传动、气动、电动和电液动。

5、刀形浆闸棚内部可以制成V形、三角形、五角形通道.以适应流体调节控制要求。

6、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯橡胶等软密封。

7、工作温度

软密封《NBR}≤80℃  (PTFE:-40℃~180℃)    碳素钢:-29℃—425℃

不锈钢:-40℃—600℃  铬钼钒钢:≤550℃    高铬镍钢:≤900℃

工作压力:0.6、1.0、1.6MPa

执行标准:设计按JB/T8691-1998  法兰按GB/T9113.1-2000  结构长度按GB/T15188.2-94

试验和验收按GB/T13927





设计制造:JB/T8691-1998

结构长度:GB/T15188.2-94

法兰连接:GB/T9113.1-2000

JB//T79-94

试验与验收:GB/T13927-92


主要零部件

阀体、上盖

碳钢、不锈钢

闸板

不锈钢

阀杆

不锈钢

密封圈

橡胶、四氟、不锈钢、硬质合金



主要性能规范

公称压力

PN

壳体试验

1.5xPN

密封试验

1.1xPN

工作温度

橡胶≤ 80℃四氟密封≤ 180℃硬密封≤425℃

运用介质

糖浆、纸浆、污水、煤浆、灰、渣水混合物


应用

金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀地、矿砂、炉渣、煤泥、沥青、科仓出口、水果、谷物、水泥浆、屠宰厂废水、气动输送管线或啤酒酿制的介质。

发电厂给排水、排渣(适用于高温≤540℃  超高温≤900℃)。

产品特点

设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防墙措施完善、便于维修、使用方便及寿命长.并可任意选用驱动装置。

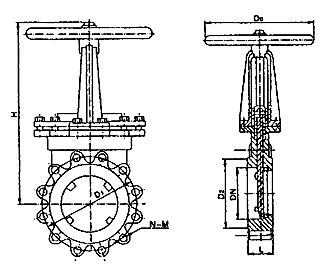

主要外形及连接尺寸                                                                单位:mm

公称压力

PN(Mpa)

公称通径

DN(mm)

L

D

D1

D2

H

N-M

D0

1.0

50

48

160

125

100

285

4-M16

180

65

48

180

145

120

298

4-M16

180

80

50

195

160

135

315

4-M16

220

100

50

215

180

155

365

8-M16

220

125

57

245

210

185

400

8-M16

230

150

57

280

240

210

475

8-M20

280

200

70

335

295

265

540

8-M20

360

250

70

390

350

320

630

12-M20

360

300

76

440

400

368

780

12-M20

400

350

76

500

460

428

885

16-M20

400

400

89

565

515

482

990

16-M22

400

450

89

615

565

532

1100

20-M22

530

500

114

670

620

585

1200

20-M22

530

600

114

780

725

685

1450

20-M27

600

700

130

895

840

800

1700

24-M27

600

800

130

1010

950

905

2000

24-M30

680

900

140

1110

1050

1005

2300

58-M30

680

注:0.6MPa、1.6MPa及美标150Lb等连接尺寸可见附表
